Descripción

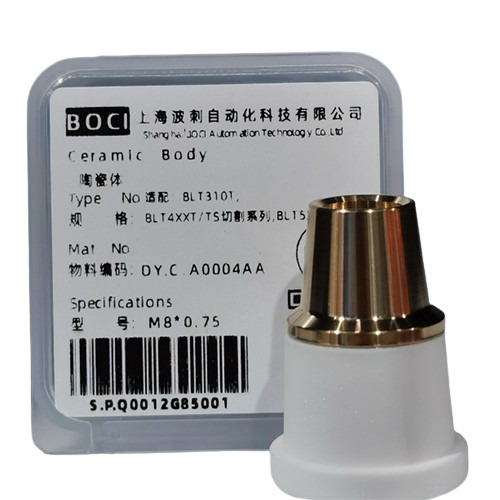

Anillo cerámico para cabezal de corte láser fibra — componente de protección y aislamiento eléctrico del sensor capacitivo. Compatible con cabezales SR (Ver especificaciones, rosca M8).
Especificaciones
| Parámetro | Valor |
|---|---|
| Diámetro exterior | Ver especificaciones mm |
| Rosca | M8 |
| Material | Cerámica técnica de alta pureza (Al₂O₃) |
| Resistencia térmica | >1,200 °C |
| Función | Aislamiento eléctrico + protección portaboquillas |
| Cabezales compatibles | SR |
| SKU | CC2ASRD20-M08.75 |
Función crítica en el cabezal
El anillo cerámico aísla eléctricamente el sensor capacitivo que mide la distancia boquilla-chapa durante el corte, y protege la montura de salpicaduras de metal fundido. Un anillo roto provoca lecturas falsas del sensor, colisiones de cabezal y cortes irregulares.
¿Cuándo reemplazarlo?
Inspecciona en busca de grietas visibles, astillas, decoloración por calor, o errores de sensor capacitivo sin causa eléctrica. Inspección recomendada cada 200 horas de operación.
Preguntas frecuentes
Boquilla sencilla (single): para corte con nitrógeno (N₂). Se usa en acero inoxidable, aluminio y latón, dando acabado limpio sin oxidación. Boquilla doble (double): para corte con oxígeno (O₂). Se usa en acero al carbono, donde el oxígeno asiste en la combustión y permite cortar espesores mayores. Regla rápida: inoxidable/aluminio → sencilla; carbono → doble.
M11 y M14 son el diámetro de rosca de la boquilla, que depende del modelo de cabezal. M11 es para cabezales compactos de menor potencia (generalmente hasta 2 kW). M14 es el estándar para cabezales de potencia media-alta (2 kW–6 kW+) como Raytools BT240S, BT340 y Precitec ProCutter. Revisa el modelo de tu cabezal; si tienes duda, mándanos una foto y te confirmamos.
Guía rápida de apertura: 1.0 mm para láminas delgadas (menos de 3 mm); 1.5 mm para espesores medios (3–10 mm); 2.0 mm o más para espesores gruesos (más de 10 mm). A mayor espesor se necesita mayor flujo de gas, que la apertura más grande permite. Para corte de precisión en materiales delgados, la apertura pequeña concentra mejor el chorro.
Las boquillas son consumibles de alta rotación. Señales de cambio: (1) calidad de corte deteriorada sin cambiar parámetros, (2) deformación visible en la punta, (3) salpicadura metálica acumulada que no se puede limpiar, (4) sensor capacitivo con lecturas inestables. En producción continua muchos operadores las cambian cada 1–4 semanas. Son piezas económicas: no esperes a que la calidad caiga.
Nuestras boquillas son compatibles con los cabezales más comunes: Raytools (BT240, BT340, BT240S, BT210S), Precitec, WSX y cabezales genéricos. Especifica el modelo de tu cabezal y el tipo de rosca (M11 o M14) al hacer tu pedido, o contáctanos por WhatsApp al +52 81 1280 5326 para confirmación antes de comprar.
