Descripción

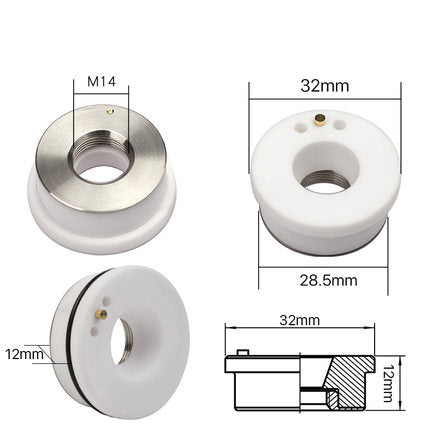

El anillo cerámico Raytools es el sensor capacitivo de altura para cabezales Raytools BM111, BM109, BT240S y modelos compatibles con rosca M14. Detecta la distancia entre el cabezal y la lámina en tiempo real — la pieza que mantiene el punto focal constante y evita colisiones durante el corte.
Especificaciones
| SKU Stanser | CC2ARTD32,M14X00 |
| Diámetro exterior | 32 mm |
| Rosca de montaje | M14 — cabezales Raytools |
| Cabezales compatibles | Raytools BM111 / BM109 / BT240S y compatibles M14 |
| Material | Cerámica de alta pureza — resistente a salpicaduras y alta temperatura |
| Función | Sensor capacitivo de altura — control automático de distancia focal (CHC/AHC) |
| Marca | Raytools |
| Precio | $600 MXN |
D28/M11 vs. D32/M14 — diferencias clave
| D28 / M11 | D32 / M14 (este) | |
|---|---|---|
| Diámetro ext. | 28 mm | 32 mm |
| Rosca | M11 | M14 |
| Cabezal | Genérico / Stanser | Raytools |
| Precio | $542.30 | $600 |
Lo que necesitas saber
- El cerámico Raytools es diferente al genérico. No son intercambiables — la rosca M14 y el diámetro D32 son específicos para la línea BM/BT de Raytools.
- Se rompe por impacto directo. Láminas con bordes elevados, ondulaciones o puntas de soldadura que el sistema de altura no detecta a tiempo causan colisiones. Un cerámico roto no funciona — reemplazar inmediatamente.
- Síntoma de falla: el cabezal no calibra la altura, el CHC da error de señal o el cabezal choca durante el corte sin razón aparente.
- Revisar el conector de señal — el cable que conecta el cerámico al amplificador CHC es igual de importante. Un cable dañado produce la misma falla que un cerámico roto.
¿Tu cabezal Raytools sigue impactando la lámina con el cerámico nuevo? El problema puede estar en el amplificador CHC o en la calibración del umbral. Escríbenos y lo resolvemos.
Preguntas frecuentes
Boquilla sencilla (single): para corte con nitrógeno (N₂). Se usa en acero inoxidable, aluminio y latón, dando acabado limpio sin oxidación. Boquilla doble (double): para corte con oxígeno (O₂). Se usa en acero al carbono, donde el oxígeno asiste en la combustión y permite cortar espesores mayores. Regla rápida: inoxidable/aluminio → sencilla; carbono → doble.
M11 y M14 son el diámetro de rosca de la boquilla, que depende del modelo de cabezal. M11 es para cabezales compactos de menor potencia (generalmente hasta 2 kW). M14 es el estándar para cabezales de potencia media-alta (2 kW–6 kW+) como Raytools BT240S, BT340 y Precitec ProCutter. Revisa el modelo de tu cabezal; si tienes duda, mándanos una foto y te confirmamos.
Guía rápida de apertura: 1.0 mm para láminas delgadas (menos de 3 mm); 1.5 mm para espesores medios (3–10 mm); 2.0 mm o más para espesores gruesos (más de 10 mm). A mayor espesor se necesita mayor flujo de gas, que la apertura más grande permite. Para corte de precisión en materiales delgados, la apertura pequeña concentra mejor el chorro.
Las boquillas son consumibles de alta rotación. Señales de cambio: (1) calidad de corte deteriorada sin cambiar parámetros, (2) deformación visible en la punta, (3) salpicadura metálica acumulada que no se puede limpiar, (4) sensor capacitivo con lecturas inestables. En producción continua muchos operadores las cambian cada 1–4 semanas. Son piezas económicas: no esperes a que la calidad caiga.
Nuestras boquillas son compatibles con los cabezales más comunes: Raytools (BT240, BT340, BT240S, BT210S), Precitec, WSX y cabezales genéricos. Especifica el modelo de tu cabezal y el tipo de rosca (M11 o M14) al hacer tu pedido, o contáctanos por WhatsApp al +52 81 1280 5326 para confirmación antes de comprar.
